亚信电子推出最新EtherCAT从站双核微控制器解决方案
发布日期: 2021/11/24
亚信AX58400 EtherCAT从站双核微控制器,配备ARM® Cortex®-M系列中效能最高的480MHz ARM® Cortex®-M7内核,与可平行运作的240MHz ARM® Cortex®-M4内核;EtherCAT从站控制器,整合两个可同时支持光纤和铜线网路应用的高速乙太网路PHY。
[台湾新竹讯, 2021年11月24日]
亚信电子(ASIX Electronics Corporation)继2018年推出第一代大中华地区首款AX58100 EtherCAT从站控制晶片,2019年推出新一代小封装的AX58200 2/3埠EtherCAT从站专用通讯SoC后,亚信电子今天再度推出配备ARM® Cortex®-M系列最高效能的双核微控制器 - 最新一代的「AX58400 EtherCAT从站双核微控制器」。
AX58400是一款2/3埠EtherCAT从站双核微控制器,采用基于意法半导体STM32H755微控制器的系统级封装(SiP)。配备ARM® Cortex®-M系列中效能最高的480MHz ARM® Cortex®-M7内核,与可平行运作的240MHz ARM® Cortex®-M4内核;内建大容量的2MB双区块(Dual Bank)快闪记忆体与1MB SRAM。利用STM32H755的ART Accelerator™自我调整即时加速技术,与高效率的L1快取记忆体,可实现执行快闪记忆体程式码零等待周期的特性;以及Chrom-ART™ 2D图形加速器技术,可加速2D图形的处理效能。具备AES/TDES/HASH/HMAC硬体加密引擎,与ROP/PCROP/Anti-tamper讯息安全硬体技术,并支援丰富的通讯控制介面,如支援MII/RMII的10/100 Mbps高速乙太网路MAC、高速USB 2.0 OTG、LCD-TFT显示控制器、DCMI数位摄像头介面、JPEG硬体编解码器,与SPI/UART/I2C/I2S/SAI/CAN/SDMMC/ADC/DAC/HDMI-CEC/PWM/DFSDM等。
AX58400 EtherCAT从站控制器(ESC),配备9 KB RAM、8个现场总线存储器管理单元(FMMUs)、8个同步管理器与64位元分散式时钟,并整合两个可同时支持光纤和铜线网路应用的高速乙太网路PHY,可与所有支援标准EtherCAT通讯协定(如CoE/FoE/VoE等)的系统相互连结运作。可适用于各种实时工业自动化控制产品应用,如马达/运动控制、数位讯号I/O控制、感测器数据采集、机器人转轴控制、EtherCAT转IO-Link主站闸道器、EtherCAT转Modbus TCP闸道器、EtherCAT Junction从站模组等。

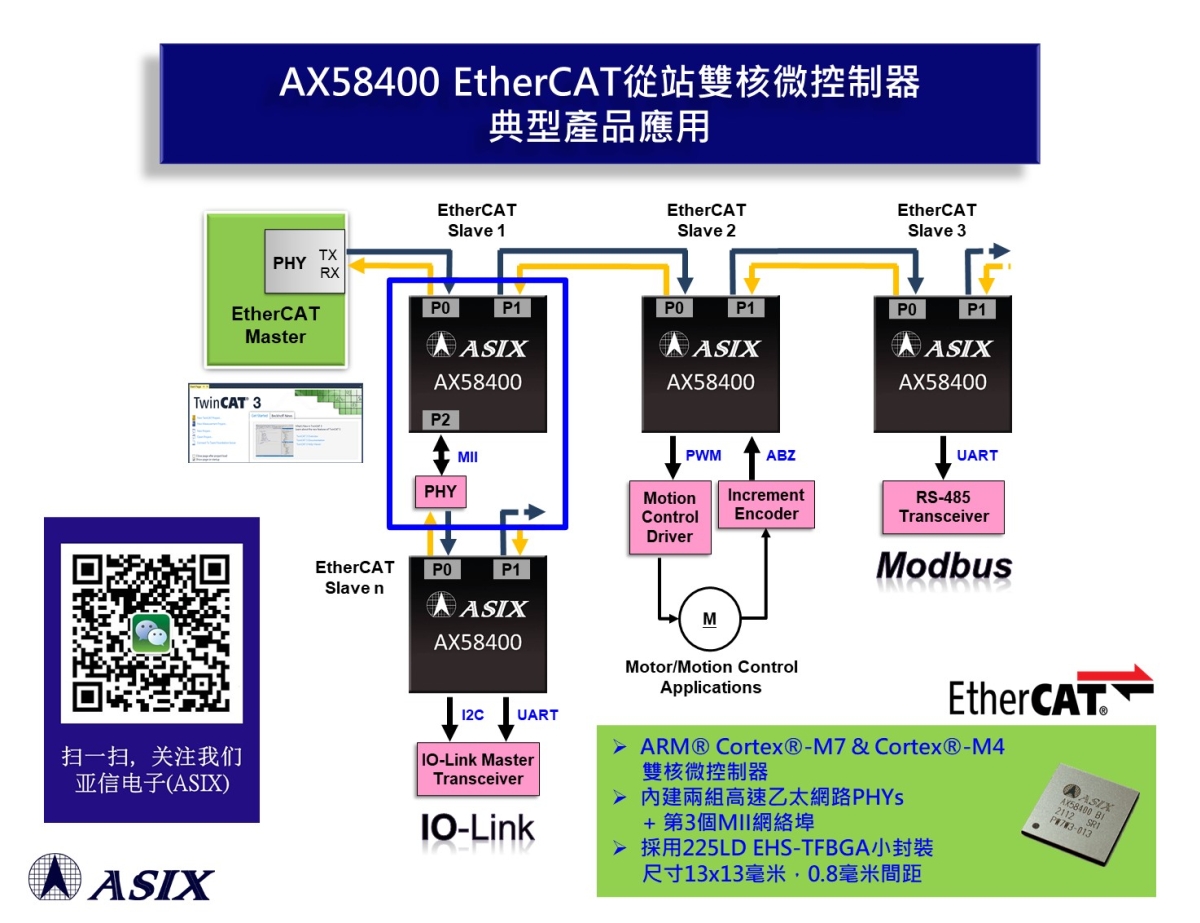

(图一)亚信AX58400 EtherCAT转IO-Link闸道器解决方案
开发人员可以轻松地利用AX58400双核心微控制器与大容量记忆体的优点,来开发较复杂的EtherCAT从站产品应用。以EtherCAT转IO-Link主站闸道器产品开发为例,可以将较复杂且需即时处理的EtherCAT相关程式码,由高效率的Cortex®-M7内核来进行处理;较简单的IO-Link主站相关程式码,则由可平行运作的Cortex®-M4内核来处理。利用这个双核心架构的特性,可以有效降低微控制器的工作负载;并可简化开发程式码的分工,进而缩短产品开发时程。
亚信电子提供AX58400评估板与免费的开发板支援套件(BSP),包括产品规格书、参考电路图、印刷电路板布线图、软体/硬体开发设计相关技术文件及使用手册、产品设计相关软体等。亚信拥有最优秀的技术团队提供客户最专业、最及时的技术服务。需要更多亚信产品相关资讯,欢迎透过电子邮件接洽业务人员 sales@asix.com.tw,或访问亚信公司网站 https://www.asix.com.tw/。
